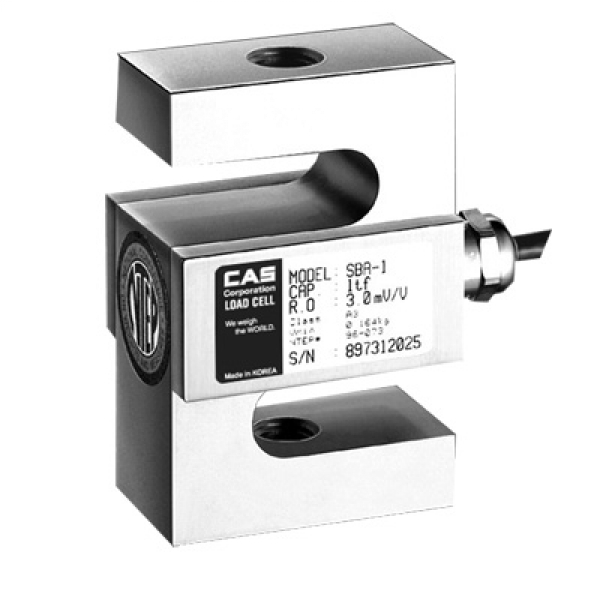

Тензодатчик S-образный CAS SBA
Меню
- OIML C3 (OIML R60)
- Сумісний з іншими джерелами
- IP 65
Матеріал
Нікельована сталь
Кабель
4-х житловий у ПВХ обплетенні
Технічні характеристики
|
Клас точності |
D3 |
С3 |
|
Номінальне навантаження, kgf |
50, 100, 200, 500 |
|
|
РКП номінальний, мВ/В |
3.0±0.03 |
|
|
Нульовий сигнал мВ/В |
0±0.03 |
|
|
Загальна помилка, % |
0.03 |
0.02 |
|
Повторюваність, % |
0.01 |
0.01 |
|
Повзучість (30 хв), % |
0.03 |
0.017 |
|
Температурний дрейф нуля, %/10°C |
0.028 |
0.014 |
|
Температурний дрейф сигналу, %/10°C |
0.015 |
0.011 |
|
Напруга живлення номінальна, В |
10 |
|
|
Напруга живлення максимальна, В |
15 |
|
|
Опір вхідний, Ом |
400 ±20 |
|
|
Опір вихідний, Ом |
350 ±3.5 |
|
|
Опір ізоляції, МОм |
>2,000 |
|
|
Температурний діапазон з компенсацією температурного дрейфу, °C |
-10 to +40 |
|
|
Експлуатаційний температурний діапазон, °C |
-30 to +80 |
|
Розміри
|
Модель |
SBA-50L |
SBA-100L |
SBA-200L |
SBA-500L |
SBA-1 |
SBA-2 |
SBA-3 |
SBA-5 |
|
Навантаження |
50kgf |
100kgf |
200kgf |
500kgf |
1tf |
2tf |
3tf |
5tf |
|
A |
51 |
77 |
||||||
|
B |
63.5 |
76 |
108 |
|||||
|
C |
12.4 |
19 |
25.4 |
|||||
|
D |
20 |
27 |
33 |
|||||
|
E |
10 |
12.6 |
19 |
|||||
|
F |
M6x1.0 |
M12x1.75 |
M12x1.75 |
M18x1.5 |
||||
