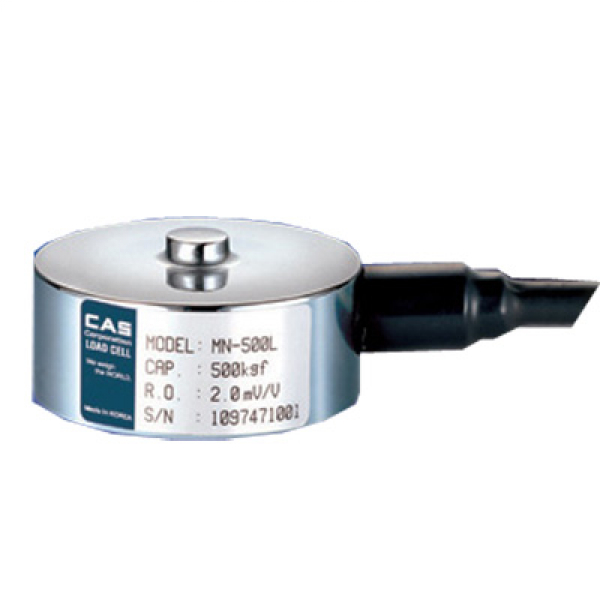

Тензодатчик типа "шайба" CAS MNC
Меню
В наявності
• Маленькі розміри
• Тензодатчик стиснення
• Застосовується при обмеженому просторі
• Клас захисту IP 67
Матеріал
Нержавіюча сталь, пофарбована сталь (5tf-20tf)
Кабель
4-х жиловий у ПВХ оплетенні
Технічні характеристики
|
Номінальне навантаження, tf |
50кг, 100кг, 200кг, 500кг, 1т, 2т, 5т, 10т, 20т |
|
РКП номінальний, мВ/В |
2.0±0.005 |
|
Нульовий сигнал мВ/В |
0±0.06 |
|
Загальна помилка, % |
0.15 |
|
Повторюваність, % |
0.05 |
|
Повзучість (30 хв), % |
0.03 |
|
Температурний дрейф нуля, %/10°C |
0.05 |
|
Температурний дрейф сигналу, %/10°C |
0.10 |
|
Напруга живлення номінальна, В |
10 |
|
Напруга живлення максимальна, В |
15 |
|
Опір вхідний, Ом |
420 ±30 |
|
Опір вихідний, Ом |
350 ±3.5 |
|
Опір ізоляції, МОм |
>2,000 |
|
Температурний діапазон з компенсацією температурного дрейфу, °C |
-10 to +40 |
|
Експлуатаційний температурний діапазон, °C |
-20 to +80 |
Розміри
|
Модель |
MNC-50L |
MNC-100L |
MNC-200L |
MNC-500L |
MNC-1 |
MNC-2 |
MNC-5 |
MNC-10 |
MNC-20 |
|
Навантаження |
50kgf |
100kgf |
200kgf |
500kgf |
1tf |
2tf |
5tf |
10tf |
20tf |
|
A |
25 |
40 |
45 |
50 |
|||||
|
B |
21 |
35 |
40 |
45 |
|||||
|
C |
50 |
98 |
118 |
||||||
|
D |
10 |
20 |
|||||||
|
E |
68 |
115 |
135 |
||||||
|
F |
M5x0.8DP7 |
M6x1.0DP8 |
M8x1.25DP10 |
||||||
|
G |
42 |
72 |
90 |
||||||
|
H |
50 |
150 |
250 |
||||||
