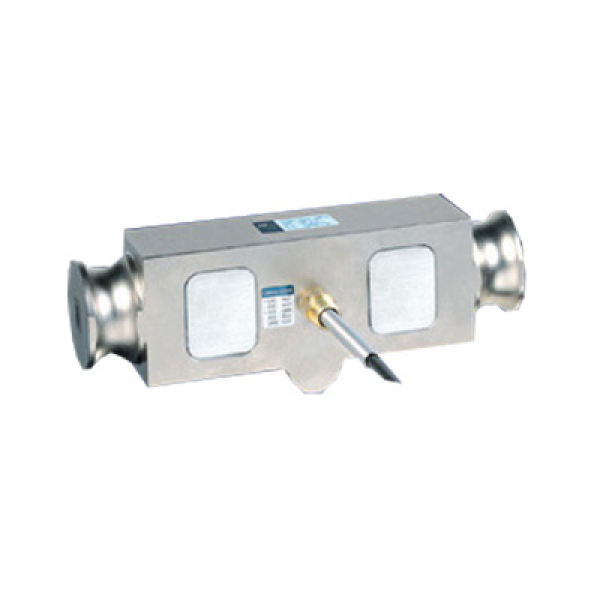

Тензодатчик для автомобильных и вагонных весов CAS DSB2
Меню
- Балкове кріплення на кожній стороні
- NTEP IIL 10,000M (Інструкція 44)
- Сумісний з іншими джерелами
- Клас захисту IP 67
Матеріал
Нікельована сталь
Кабель
4-х жиловий у ПВХ обплетенні
Опції
- NTEP покращений клас
- DSB1-TW
Технічні характеристики
|
Клас точності |
D3 |
B10(IIIL 10,000 M) |
|
Номінальне навантаження, tf |
10, 20, 25, 40, 50, 60, 75, 100, 125 |
|
|
РКП номінальний, мВ/В |
3.0±0.0075 |
|
|
Нульовий сигнал мВ/В |
0±0.03 |
|
|
Загальна помилка, % |
0.05 |
0.03 |
|
Повторюваність, % |
0.03 |
0.015 |
|
Повзучість (30 хв), % |
0.05 |
0.02 |
|
Температурний дрейф нуля, %/10°C |
0.03 |
0.014 |
|
Температурний дрейф сигналу, %/10°C |
0.03 |
0.011 |
|
Напруга живлення номінальна, В |
10 |
|
|
Напруга живлення максимальна, В |
15 |
|
|
Опір вхідний, Ом |
800 ±40 |
|
|
Опір вихідний, Ом |
700 ±7 |
|
|
Опір ізоляції, МОм |
>2,000 |
|
|
Температурний діапазон з компенсацією температурного дрейфу, °C |
-10 to +40 |
|
|
Експлуатаційний температурний діапазон, °C |
-20 to +80 |
|
Розміри
|
Модель |
DSB2-25K |
DSB2-40K |
DSB2-50K |
DSB2-60K |
DSB2-75K |
DSB2-100K |
DSB2-125K |
|
Навантаження |
25klb |
40klb |
50klb |
60klb |
75klb |
100klb |
125klb |
|
A |
8.25 (209.6) |
11.5 (292.1) |
14.5 (368) |
||||
|
B |
7.25 (184.2) |
10.0 (254.0) |
12.5 (317.5) |
||||
|
C |
1.94 (49.3) |
2.9 (73.7) |
|||||
|
D |
2.44 (62) |
2.94 (74.7) |
3.86 (98) |
||||
|
E |
2.97 (75.50 |
3.47 (88.15) |
4.68 (118.9) |
||||
|
F |
0.5 (12.7) |
1.0 (25.4) |
1.5 (38.1) |
||||
|
G |
0.5 (12.7) |
0.75 (19.1) |
1.0 (25.4) |
||||
|
H |
1/4-18NPT |
1/2-14NPT |
|||||
