Тензодатчик типа "бочка" на сжатие CAS CC
Меню

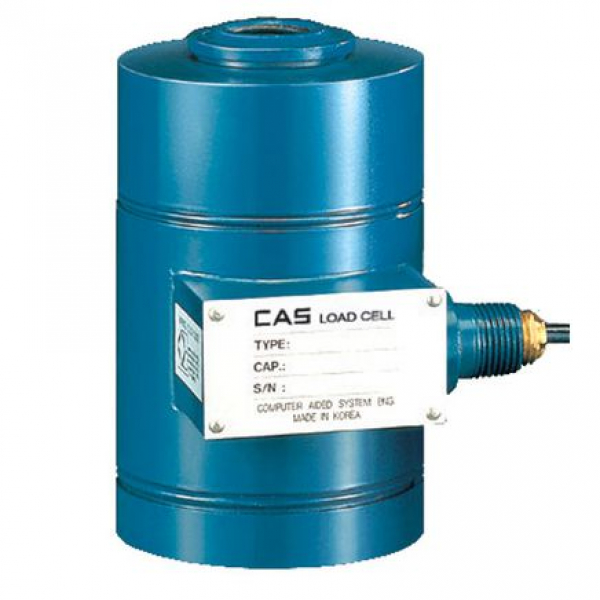

Циліндричний тензодатчик CC-1T (1 тонна)
Номінальне навантаження (т) 0.02, 0.05, 0.1, 0.2, 0.5, 1,
Застосування: Ваги бункерні, для зважування ємностей
Клас захисту: IP 67
Особливість конструкції: герметичність.
Кабель: 4 м, 4 жиловий з екрануючим обплетенням та ізоляційною оболонкою з поліуретану;
Матеріал: Конструкційна сталь.
Технічні характеристики
|
Максимальне навантаження, т |
500 кг, 1, 2, 3, 5, 10, 20 |
|
|
Робочий коефіцієнт передачі (РКП), мВ/В |
3,0 ± 0,003 |
|
|
Діапазон значення нуля, мВ/В |
0 ± 0,03 |
|
|
Сумарна помилка, % |
0,02 |
0,05 |
|
Повторюваність, % |
0,01 |
0,02 |
|
Повзучість (30 хв.), % |
0,03 |
0,03 |
|
Температурний дрейф, %/10°C |
||
|
Нуля |
0,03 |
0,03 |
|
Сигналу |
0,03 |
0,03 |
|
Напруга живлення номінальна, В |
10 |
|
|
Напруга живлення максимальна, В |
15 |
|
|
Опір вхідний, Ом |
350 ± 3,5 |
|
|
Опір вихідний, Ом |
350 ± 3,5 |
|
|
Опір ізоляції, Ом |
>2000 |
|
|
Безпечне перенавантаження, % НПВ |
150 |
|
|
Температурний діапазон з компенсацією температурного дрейфу, °C |
-10 до +40 |
|
|
Експлуатаційний температурний діапазон, °C |
-20 до +80 |
|
Розміри
|
Модифікація |
Max |
A |
B |
C |
D |
E |
F |
G |
H |
|
CC-20, 50,100, 200, 200, CC-1 |
20, 50, 100, 200, 500 кг, 1 т |
115 |
89 |
6 |
115 |
2 |
M12×1,25 |
34 |
38 |
|
CC-2, CC-3, CC-5 |
2, 3, 5 т |
148 |
89 |
9 |
115 |
2 |
M24×2,0 |
55 |
38 |
|
CC-10 |
10 т |
215 |
127 |
12 |
152 |
2 |
M39×2,0 |
75 |
38 |
|
CC-20 |
20 т |
290 |
165 |
15 |
193 |
2 |
M50×2,0 |
80 |
38 |
