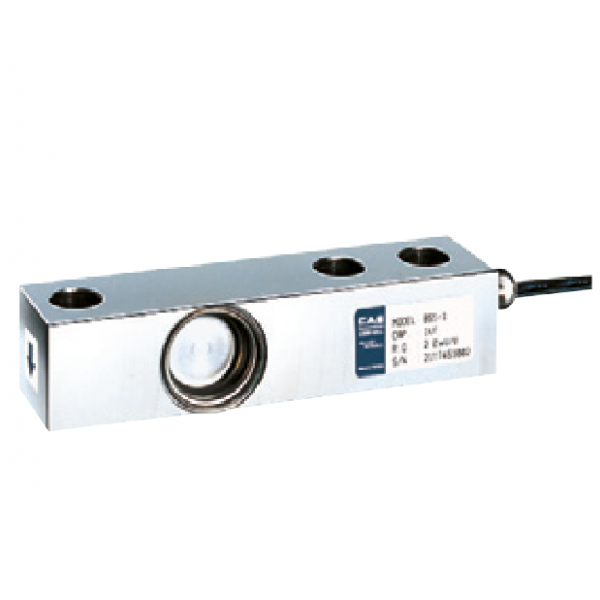

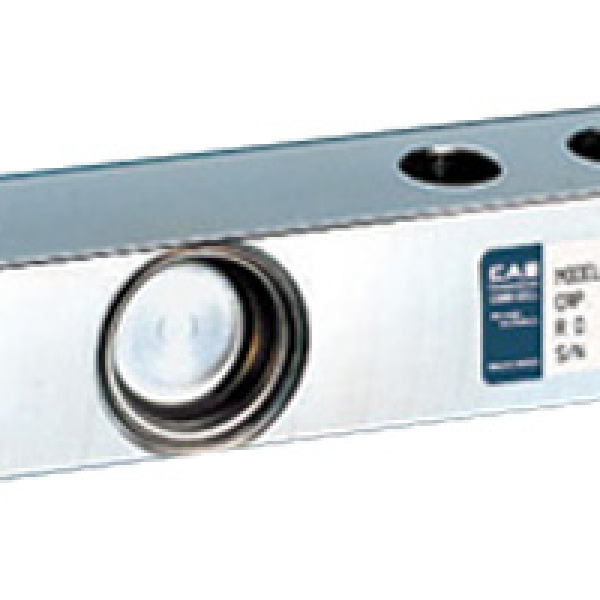

Тензодатчик балочный CAS BSS
Меню
Матеріал
Нікельована сталь
Кабель
4-х жиловий у ПВХ обплетенні
Установочний набор: BSS-TW
Опції
OIML C3
Ex s II T4
Технічні характеристики
|
Клас точності |
D3 |
C3 |
|
Номінальне навантаження, kgf |
500, 1tf, 2tf, 3tf, 5tf |
|
|
РКП номінальний, мВ/В |
2±0.005 |
|
|
Нульовий сигнал мВ/В |
0±0.02 |
|
|
Загальна помилка, % |
0.03 |
0.025 |
|
Повторюваність, % |
0.01 |
0.01 |
|
Повзучість (30 хв), % |
0.03 |
0.017 |
|
Температурний дрейф нуля, %/10°C |
0.028 |
0.014 |
|
Температурний дрейф сигналу, %/10°C |
0.014 |
0.011 |
|
Напруга живлення номінальна, В |
10 |
|
|
Напруга живлення максимальна, В |
15 |
|
|
Опір вхідний, Ом |
350 ±3.5 |
|
|
Опір вихідний, Ом |
350 ±3.5 |
|
|
Опір ізоляції, МОм |
>2,000 |
|
|
Температурний діапазон з компенсацією температурного дрейфу, °C |
-10 to +40 |
|
|
Експлуатаційний температурний діапазон, °C |
-30 to |
|
Розміри
|
Модель |
BSS-500L |
BSS-1 |
BSS-2 |
BSS-3 |
BSS-5 |
|
Нагрузка |
500kgf |
1tf |
2tf |
3tf |
5tf |
|
A |
13.5 |
20 |
|||
|
B |
13.5 |
20 |
|||
|
C |
31.7 |
38.1 |
|||
|
D |
15.8 |
19.1 |
|||
|
E |
130 |
171.5 |
|||
|
F |
15.8 |
19.0 |
|||
|
G |
25.4 |
38.1 |
|||
|
H |
76.2 |
95.3 |
|||
|
I |
M12x1.75 |
M18x1.5 |
|||
|
J |
37.7 |
38.1 |
|||
|
K |
52 |
76.2 |
|||
Кріплення
|
Нагрузка |
Hexagon head-Bolt |
Момент затяжки |
|
500kgf-2tf |
M12x1.75(10.9) |
100Nm |
|
3tf-5tf |
M18x1.5(10.9) |
350Nm |
