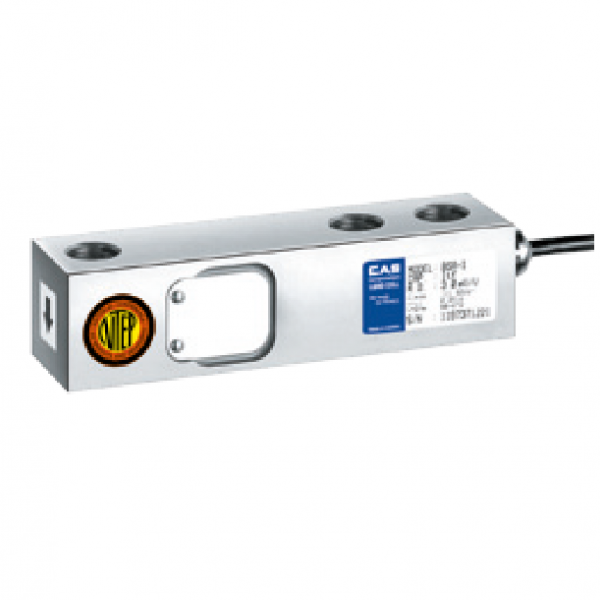

Тензодатчик балочный CAS BSA
Меню
Матеріал
Нікельована сталь
Кабель
4-х жиловий у ПВХ обплетенні
Установочний набор: BSA-TW
Опції
OIML C3
Технічні характеристики
Клас точності |
D3 |
С3 |
Номінальне навантаження, kgf |
500, 1т, 2т, 3т, 5т |
|
РКП номінальний, мВ/В |
3±0.0075 |
|
Нульовий сигнал мВ/В |
0±0.03 |
|
Загальна помилка, % |
0.03 |
0.025 |
Повторюваність, % |
0.01 |
0.01 |
Повзучість (30 хв), % |
0.03 |
0.017 |
Температурний дрейф нуля, %/10°C |
0.028 |
0.014 |
Температурний дрейф сигналу, %/10°C |
0.015 |
0.011 |
Напруга живлення номінальна, В |
10 |
|
Напруга живлення максимальна, В |
15 |
|
Опір вхідний, Ом |
350 ±3.5 |
|
Опір вихідний, Ом |
350 ±3.5 |
|
Опір ізоляції, МОм |
>2,000 |
|
Температурний діапазон з компенсацією температурного дрейфу, °C |
-10 to +40 |
|
Експлуатаційний температурний діапазон, °C |
-30 to +80 |
Розміри
Модель |
BSA-500L |
BSA-1 |
BSA-2 |
BSA-3 |
BSA-5 |
Навантаження |
500кг |
1т |
2т |
3т |
5т |
A |
25.4 |
38.1 |
|||
B |
76.2 |
95.3 |
|||
C |
130 |
171.5 |
|||
D |
32 |
38 |
|||
E |
32 |
38 |
|||
F |
15.8 |
19 |
|||
G |
13.5 |
20 |
|||
H |
13.5 |
20 |
|||
I |
16.0 |
19 |
|||
J |
M12x1.75 |
M18x1.5 |
|||
K |
52 |
76.2 |
